近日，国家“十二五”重大科技基础设施强流重离子加速器装置（HIAF）放射性次级束流分离器HFRS大型超导二极磁体首台套完成测试，各项指标达到或优于设计值，标志着HFRS超导二极磁体研制成功，对HIAF工程推进具有重要意义。

　　该超导二极磁体是HIAF放射性次级束流分离器关键组件之一，采用室温铁芯和超导线圈结构（温铁超导），有效长度2.74 m，好场区宽度300 mm，气隙高度140 mm，总重量约50吨，是目前国际加速器工程中结构尺寸最大的束线超导二极磁体。经过与低温阀箱集成、降温、励磁及磁场测量等测试过程，该磁体励磁测试时一次达到设计电流210A且未发生失超，中心磁场强度1.64T，好场区内均匀度优于±3×10^-4的物理要求，结构与热学稳定性满足工程要求。

　　HFRS建成后，将成为世界上磁刚度最高的全超导放射性次级束流分离器，为放射性束核物理前沿研究提供国际领先平台。

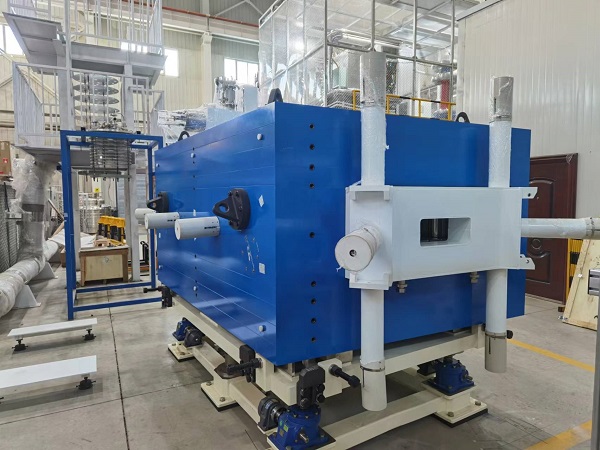

 图1：HFRS大型超导二极磁体

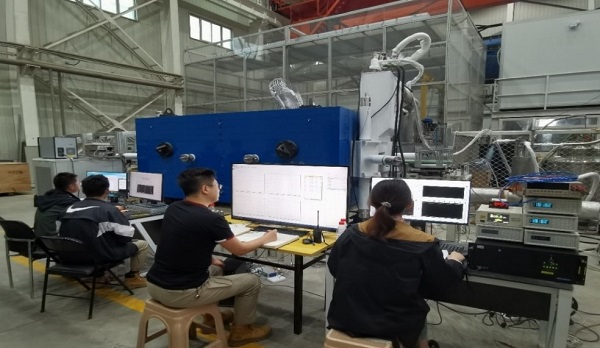

 图2：磁体测试现场照片

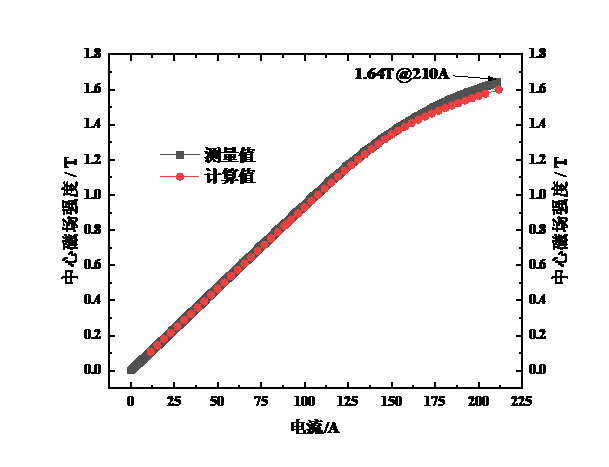

图3：计算和测量获得的I-B曲线

图4：不同场强下横向场均匀度测量曲线

　　图5：不同场强下积分场均匀度测量曲线

　　（加速器技术中心磁铁技术室、工程处  供稿）
